50HZ/60HZ Frequentie turbine reserveonderdelen voor makkelijk te installeren waterturbine generator

Productbeschrijving:

Beschrijving van terminalblokken

1.Uax, Ubx:elektriciteitsnet AB-lijnspanning 400V(als u niet nodig hebt om de spanning van het elektriciteitsnet te volgen na opwinding, kunt u niet aansluiten).

2.Ua, Ub:de spanning van de elektriciteitsgenerator aan het eind van de AB-leiding 400 V.

3. N:Neutrale generatorlijn.

4.IC in, IC uit:generator C-fase stroomtransformer (CT5A)

5.L+, L-:excitatie wikkeling naar AC-exciter.

6.DL-hulp: de normaal geslotenHulpverbindingvan deschakelaar(de regelaar beoordeelt de aan het net verbonden toestand via dit contact.Als er geen overbodig contact is, kan het direct leeg zijn, maar op dit moment is de"magnetisch uitgeschakeld"de sleutel is ongeldig en heeft invloed op de overspanning van de afstoting van de belasting).

7Opwinding, opwinding, magnetisch signaal.(de puntinvoer is effectief, kan niet worden aangesloten).

8.COM:DL hulp, excitatie, excitatie, excitatie van signaal gemeenschappelijk einde.

9Spanning.de excitatie van de afstandsbediening is rechtstreeks verbonden met de excitatielus; de externe controle-invoercontact moet afzonderlijk worden ingevoerd en niet met andere schakelingen worden gedeeld;de contactcapaciteit mag niet lager zijn dan 10A ((kan niet worden aangesloten).

●Communicatie-interface:bovenste computerRS485communicatie(standaard geen interface),moet facultatief zijn).

4.3Voorzorgsmaatregelen voor bedrading:

1.Uax en Ubx moeten worden verbonden via de schakelaar (zie bedradingsschema QF2) of een zekering van 1A of meer.

2.Ua en Ub moeten worden aangesloten via de schakelaar (zie bedradingsdiagram QF1) of na de zekerheid.en de maximale opwekkingsstroom mag niet hoger zijn dan 16 A.

3. fase C stroomtransformer, als de inlaat en de uitlaat uiteinde is omgekeerd, zal het veroorzaken magnetisch verlies of overexcitation na de netverbinding.

4. Wanneer de generator geen remanentie heeft (AN-fasespanning kleiner is dan3V), wanneer de wisselstroomexciter door de batterij gemagnetiseerd wordt, let op de polariteit, de positieve elektrode van de batterij komt overeen met L + en de negatieve elektrode komt overeen met L-.Als de polariteit omgekeerd is, veroorzaakt het schade aan de thyristor binnen de regulering, dus het is het beste om de reguler L + L-verbinding te verwijderen bij het magnetiseren.

Vijf, het gebruik van instructies

Opmerking: De overeenkomstige programmaversie van deze beschrijving is V6.30 en hoger.Het betekent dat er geen functie is.De versie van het programma is te zien in "5.5Zie meer gegevens in de beschrijving.

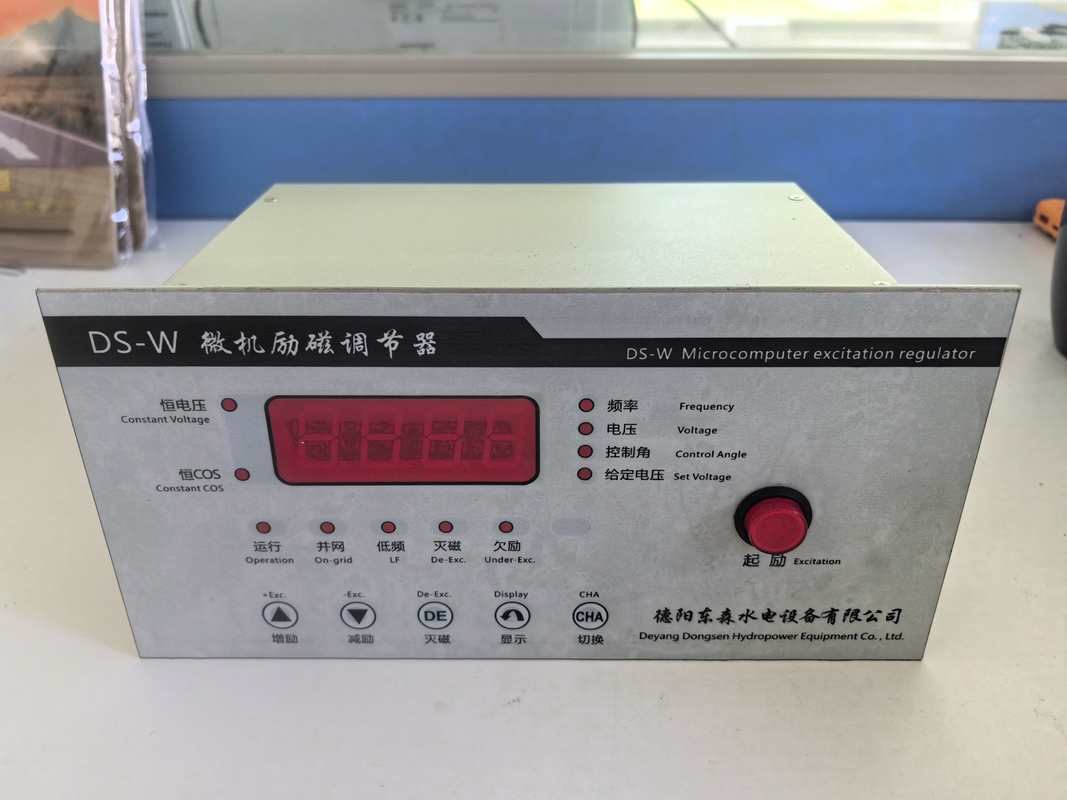

5.1, beschrijving van het LED-licht in de werkstand

1Het licht "constante spanning" geeft aan dat het momenteel in de modus van constante spanningsregeling is.

Als het Constant COS-licht aan is, geeft dit aan dat het in de modus van constante vermogensfactorregulatie is.

3. De lichten "constante spanning" en "constante COS" zijn tegelijkertijd aan, wat aangeeft dat de stroomregelaarhoekregeling constant is.

▲ Interval van flitsen van 0,5 s van de lamp "constante spanning": zie "5.6Beschrijving van de werkingsmodus".

▲ "Constant COS" lampinterval 0,5 s knipperen: zie "5.7Overbelasting van de generator.

5.2Beschrijving van het LED-licht

Druk op "Display"-toets digitale buis in de volgende vier gegevenscyclus schakelaar display:

1Wanneer het "frequentie" licht aan is, wordt de huidige frequentie van de generator weergegeven en begint het digitale buisdisplay met F.

2Als de "spanning" aan is,de huidige gemeten spanning wordt weergegeven in de modus "constante spanning" en "constante regelaangel" (de spanning met de instelingswaarde die na aansluiting op het net wordt op elkaar geplaatst), en het scherm begint met U; in de "constante vermogen factor" modus weergeven van de huidige vermogen factor, weergeven met C.

3. Wanneer het licht "Control Angle" aan is, wordt de huidige thyristor control angle weergegeven en begint het display met A.

4. Wanneer de "gegevensspanning" is ingeschakeld, wordt de huidige gegeven spanning weergegeven in de "constante spanning" -modus; in de "constante vermogen factor" -modus wordt de huidige gegeven vermogen factor weergegeven;Vertoon van de huidige gegeven regelhoek in de modus "Constante regelhoek".

▲Wanneer de spanning en de opgegeven spanning in procent worden weergegeven (fabrieksinstelling, 400 V komt overeen met 100%), moet u de knop "Switch" 4 seconden lang ingedrukt houden.het wordt overgeschakeld op de werkelijke waarde weergave (400V), laat de "Switch"-toets los en na 4 seconden opnieuw ingedrukt te hebben wordt deze overgeschakeld op het percentagedisplay.

5.3Beschrijving van de werking van het LED-licht

1. "Running" licht: wordt gebruikt om aan te geven of de regelaar aan het draaien is, met een blinkende tussenpoos van 1 seconde.

2. licht "aan het net aangesloten": licht wanneer de generator aan het net is aangesloten (circuitbreaker gesloten).

3. "Low frequency" licht: licht wanneer de frequentie lager is dan 40 Hz.

4. "Magnetisch uitgeschakeld" indicator: het is aan wanneer "magnetisch uitgeschakeld" wordt bediend, en uitgeschakeld op andere momenten.

5. "Underuitstoot" licht: wanneer de generator is aangesloten op het net en in de fase staat, is het helder (de vermogensaandrijving is in de voorste positie),en de regelaar verhoogt automatisch de opwinding onder de onder-opwinding staat totdat het uit de "onder-opwinding" staat (in de "constante controle hoek" modus, zal het leiden tot onderopwinding, maar het zal de opwinding niet automatisch verhogen).

5.4, knopfunctie.

1."Verhoogt"Sleutel: bij elke druk wordt de opgegeven spanning plus 1 (plus 4 wanneer de werkelijke waarde van de spanning wordt weergegeven) of de opgegeven vermogensaandeel minus 0,01 of de opgegeven bedieningskant minus 1 graad weergegeven.

2."Vermindert de opwinding"Sleutel: bij elke druk wordt de gegeven spanning met 1 verlaagd (de werkelijke waarde van de spanning wordt met 4 verlaagd) of wordt de gegeven vermogenfactor met 0 verhoogd.01 of de gegeven bedieningskant wordt met 1 graad verhoogd.

▲Opmerking: druk op de knop "verhogen" of "verminderen" en het scherm schakelt automatisch over op "gegevensspanning", druk na 3 seconden niet op de knop, keer terug naar de oorspronkelijke displaygegevensbalk.Wanneer het "laagfrequente" licht aan is, kan de waarde van de "gegevensspanning" niet handmatig worden gewijzigd.

Druk in de interface voor het instellen van parameters alleen op de knop "Verhoog" of "Verminder" om de parameterwaarde te wijzigen.

3.Magnetisch uitgeschakeldSleutel: Het is ongeldig in de aan het net verbonden staat. Wanneer het niet aan het net is verbonden, druk op de "magnetic off" -sleutel om het magnetische automatisch uit te schakelen.

4De "weergave" knop: druk op "display" in beurt weergeven "frequency" - > "voltage" - > "control angle" - > "a given voltage" - > "frequency" - >... .

5."Switch"Sleutel: wordt gebruikt om de werkmodus te wijzigen.Wanneer de parameter "Instellingen voor het schakelen van modus aanpassen" is ingesteld op HCO2 of HCOS (de nieuwe versie van het programma annuleert de modus HCO2) Voor de aansluiting op het net, druk op de knop "Switch" is ongeldig, en voldoen aan de voorwaarden na de aansluiting op het net (zie "5.6. Beschrijving van de werkwijze) Druk op de knop "Switch" om te schakelen tussen de "constante spanning" en de "constante vermogen factor" aanpassingsmodus.druk op de knop "Switch" voordat het net wordt aangesloten om te schakelen tussen de instelmodus "constante spanning" en "constante regelaangel". Na de netverbinding, druk op de knop "Switch" is ongeldig en vergrendeld in de "constante controle hoek" aanpassingsmodus.

5.5, Bekijk meer gegevens

Houd de 'Display'- en 'Increase'-toetsen gedurende 3 seconden tegelijkertijd ingedrukt, 'Frequency', 'Voltage', 'Control Angle', 'Given Voltage' lichten tegelijkertijd aan,Het betekent dat je meer gegevens moet invoeren om de staat te bekijken.. Druk op de "Display"-toets om de volgende gegevens op hun beurt weer te geven, en druk op de "Switch"-toets om deze interface te verlaten.(XXX geeft de werkelijke weergegeven gegevens aan, dezelfde als hieronder).

1.VX.XX: programmaversie nummer

2.dXXX: stroomgeneratorspanning

3.ZXXX: de generatorspanning met de op elkaar geplaatste aanpassingswaarde, die gelijk is aan de gegevens in het spanningsveld van de hoofdinterface.

4.IXXX: Stroomgeneratorstroom (percentage weergave)

5.CX.XX: stroomvermogensfactor

6.SXXX: systeemretentieparameter (deze gegevens zijn niet beschikbaar in versies vóór V6.00)

7.LXXX: Het systeem behoudt de parameter

8.EXXX: stroomspanning van het elektriciteitsnet

PXXX: systeemgereserveerde parameter

P.xx: systeemgereserveerde parameter

11. Q.xx: systeemgereserveerde parameter

• Productnaam: Turbineonderdelen
• Materiaal:
  • Gegooid ijzer
  • Roestvrij staal
  • Aluminium
• Type: Excitatieregulator van de waterstofgenerator
• Toepasselijk voor: waterturbinegenerator
• Verpakking:
  • Paletten
  • Verpakking
  • Houten behuizing
• Gewicht: 3 kg

Technische parameters:

Toepassingen:

De Hydrogenerator-excitatieregulator is een essentieel onderdeel dat wordt gebruikt bij het onderhoud en de reparatie van waterkrachtcentrales.De compacte afmetingen van het product maken het gemakkelijk op te slaan en te vervoerenHet DS-W-model van de Hydrogenerator-excitatieregulator is een nieuw product en wordt geleverd met een garantie van 1 jaar.het geven van gemoedsrust aan klanten en vertrouwen in het product.

De Hydrogenerator excitation regulator is een essentieel product voor het onderhoud en de reparatie van waterkrachtcentrales.met inbegrip van de regulering van de opwinding van de generator om elektriciteit te producerenHet product is ideaal voor gebruik in verschillende scenario's, zoals noodreparaties, routineonderhoud en upgrades van waterkrachtcentrales.De Hydrogenerator-excitatieregulator is een betrouwbaar en efficiënt product dat zorgt voor een soepele werking van waterkrachtcentrales.

De Hydrogenerator-excitatieregulator is compatibel met verschillende apparatuur, waardoor het een ideaal product is voor bewerkingsdiensten.zoals pompenHet DS-W-model van de Hydrogenerator-excitatieregulator is een nieuw product dat is ontworpen om aan de behoeften van klanten te voldoen.Het is een betrouwbaar en efficiënt product dat zorgt voor een soepele werking van de apparatuur.

Aanpassing:

Ondersteuning en diensten:

Ons Turbine Spare Parts product wordt geleverd met uitzonderlijke technische ondersteuning en diensten om ervoor te zorgen dat onze klanten de best mogelijke ervaring krijgen.

• 24/7 technische ondersteuning hotline
• Technische ondersteuning ter plaatse
• Deskundig advies voor maatwerkoplossingen
• Installatie, inbedrijfstelling en opstartdiensten
• Uitgebreide opleiding van exploitanten en onderhoudspersoneel
• Reguliere onderhouds- en inspectiediensten
• Reparatie- en renovatiewerkzaamheden voor alle onderdelen van turbines

Ons team van ervaren ingenieurs en technici helpt onze klanten hun turbineprestaties te optimaliseren en de downtime te minimaliseren.Neem contact met ons op voor meer informatie over onze technische ondersteuning en diensten.
