Place of Origin:
deyangcity,sichuan,China
Merknaam:
Hydrogenerator excitation regulator
Certificering:
iso,tuv,ce Certification
Model Number:
DS-W
Contacteer ons
Figuur 7-1: Testbedradingsdiagram van de regulator
1. Verbind Ua en N aan het elektriciteitsnet 220V ((Ub en N kortsluiting) en L+ en L- indirecte 100W-lampen.het "aan het net aangesloten" licht is steevast aan, de frequentie van het scherm is ongeveer 50,00HZ, druk op de "Display" -toets om de schermspanning tussen 50 en 60 te schakelen.
3Gebruik een draad om de "COM" en "DL auxiliary" verbinding te korten, en het "grid-connected" licht is uit.
3. Druk op de knop "Verhoog" of "Verlaag", de digitale buis toont de "gegevensspanning" waarde van de verhoging of verlaging.
4. Druk op de knop "Verhoog" om de "gegevensspanning" > "spanning" waarde te maken, moet de lamp langzaam helderder worden.
5. Druk op de "Reduce"-toets om de waarde van de "gegevensspanning" < de "spanning"-waarde te maken, de lamp moet langzaam dimmen.
6Als het elektrische licht aan is, druk je op de knop "magnetisch uitschakelen", het licht is aan en het licht moet worden gedoofd.dus het "magnetisch uit" licht zal altijd aan zijn, op dit moment moet de stroom uit en dan stroom aan om normaal te herstellen.
7. Excitatie lus test: verwijder de Ub lijn zonder verbinding. Druk en houd de knop "excitatie", stroom op het moment zal waarnemen de gloeilamp zal oplichten, en dan snel gedoofd,Dit geeft aan dat de excitatielus normaal is..
Acht, de regulator is verbonden met het net.
8.1 Start- en exploitatiestappen
1Start de turbine en verhoog de snelheid tot 90% van de nominale snelheid.
2Druk op de knop 'opwinding' om druk te verhogen.
3. Druk op de knop "Verhogen" of "Verminderen" om de spanning aan te passen. Als er een netspanning is, zal het automatisch de netspanning volgen.
4Als er een automatische "constante vermogen factor" aanpassing modus,het gaat automatisch in de modus voor het instellen van een constant vermogensaandeel nadat aan de voorwaarden is voldaan, zonder handmatige aanpassing van het reactievermogen.het reactievermogen kan worden toegevoegd of verlaagd om aan de bedrijfsvereisten van de eenheid te voldoen door middel van de knop "Verhoog" of "Verlaag".
8.2 Afsluitingsstappen
1Zet de turbine uit om actief en reactief vermogen tot nul te brengen.
2- De circuitbreaker van de trip machine.
3Druk op "Magnetisch uit" knop (Magnetisch uitgeschakeldZet de generator en de waterkoeler uit.
4Wanneer de frequentie lager is dan 35 Hz, zal de regulator automatisch de magnetische uitschakelen.
9- Bestelinstructies.
1De standaardconfiguratie van de regulator omvat niet dede communicatiemodule van de machine.Indien nodig bij bestelling vermelden.
2. De standaard uitgangsregelspanning van de regulator is 0-90V. Bevestig alstublieft of de nominale opwekkingsspanning van de wisselstroom-exciter vóór bestelling 90V overschrijdt.Het moet aangepast worden..
3Als het een kleine borstelloze hoogspanningsgenerator is (nominale spanning van de generator 6KV),u kunt de thyristor-excitatieproducten van het bedrijf kiezen door een enkelfasige excitatie-transformator en thyristor-module te matchenVoor meer informatie kunt u contact opnemen met de technische ondersteuning van het bedrijf.
4. De regulator kan ook worden gebruikt voor de generator set van DC exciter, neem dan contact op met de technische ondersteuning van het bedrijf.
Bijgevoegde tabel: Veel voorkomende fouten en behandelingsmethoden
| Fout Symptoom | Mogelijke oorzaken | Behandeling | |
| 1 | Druk op de"Beginnen"knop, de regulator niet te zien, de generator spanning reageert helemaal niet. | De opwinding is in de tegenovergestelde richting van de remanentie (verschijnt bij de eerste inbedrijfstelling van de nieuwe eenheid). | Gebruik een multimeter om de restspanning van het eind van de machine te meten, kan worden vastgesteld dat wanneer de knop "opwinding" wordt ingedrukt, de restspanning van het eind van de machine kleiner wordt.Op dit moment., wordt de bedrading van twee eindpunten van de opwinding uitgeschakeld. |
| Residuele laag. Generator AN fase spanning is minder dan 3V. Het komt meestal voor wanneer de nieuwe eenheid voor het eerst wordt gedebogged of de eenheid langdurig wordt uitgeschakeld. | Gebruik een 6V of 12V batterij om de generator te magnetiseren. Bij het magnetiseren is de positieve batterij aangesloten op de regulator L+, en de negatieve batterij is aangesloten op de regulator L-.De negatieve verbinding veroorzaakt schade aan de thyristor module van de regulatorDat kan je wel.Verwijder de regulator L+.L-verbinding maken en dan magnetiseren. | ||
| De rotatiediode is beschadigd. | Op dit moment zal de spanning aan het eind van de machine niet stijgen bij de accu-opwinding. | ||
| De regelaar-opwindingssluiting is defect. | Contactfabrikant voor behandeling | ||
| 2 | Druk op "Opwinding.knop, de spanning stijgt (maar niet de druk), laat de spanning los en daalt automatisch. | De snelheid is te laag. | Maak de generator frequentie groter dan 45HZ of zo |
|
Storing van de interne regulator |
Contactfabrikant voor behandeling |
||
| 3 | Druk"Kick-up"knop, generatorspanning overspanning buiten controle, | Bij de eerste debugging is het mogelijk dat de nominale opwekkingsspanning bij leegstand minder dan 10 V is. |
met een vermogen van niet meer dan 50 W Contactfabrikant voor behandeling
|
| De meetlus van de regelaar is defect | Contactfabrikant voor behandeling | ||
| 4 | De spanning is normaal en de spanning is buiten controle na aansluiting. | Voor de eerste debugging wordt de huidige polariteit over het algemeen omgedraaid. | Controleer of de spanning is aangesloten op de fasen A, B en N. Controleer of de stroomtransformator in fase C is. |
| De eerste debugging, DL hulpverbinding naar normaal open. | De DL-hulpmiddelen worden aangepast tot normaal gesloten contact. | ||
| Constante krachtfactor is onstabiel. | Verandering naar constantspanningsoperatie | ||
| andere | Contactfabrikant voor verwijdering |
| Frequentie | 50 Hz 60 Hz |
| Materialen | Gietijzer, roestvrij staal of aluminium |
| Voorwaarde | Nieuw |
| Type | Hydrogengenerator excitatie regulator |
| Installatie | Rustig aan. |
| Toepasselijk medium | Water |
| Verpakking | Palet, karton, houten kast. |
| Gewicht | 3 kg |
| Garantie | 1 jaar |
| Grootte | Standaard |

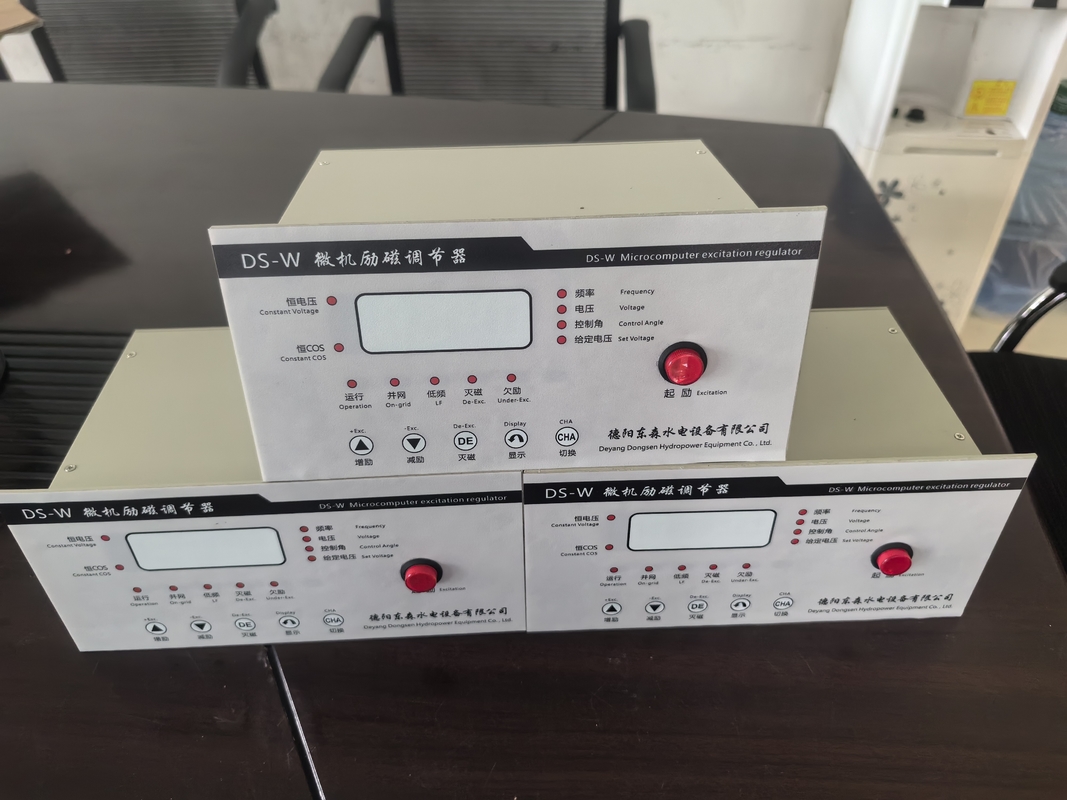

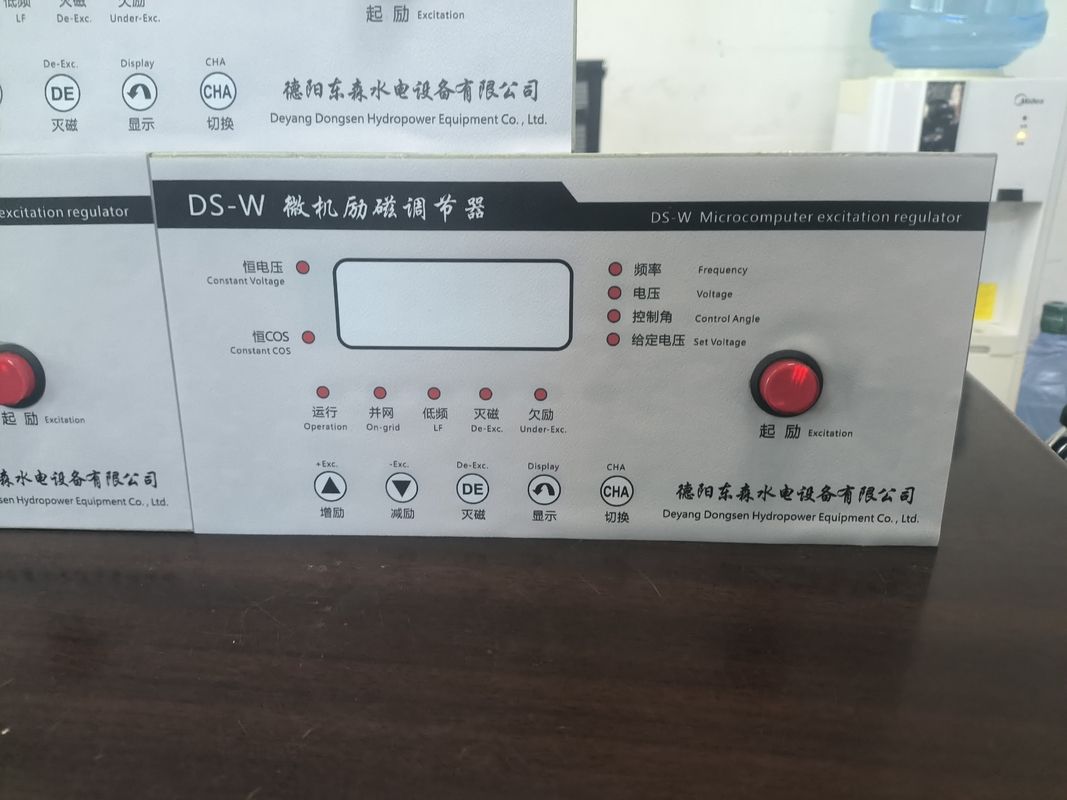

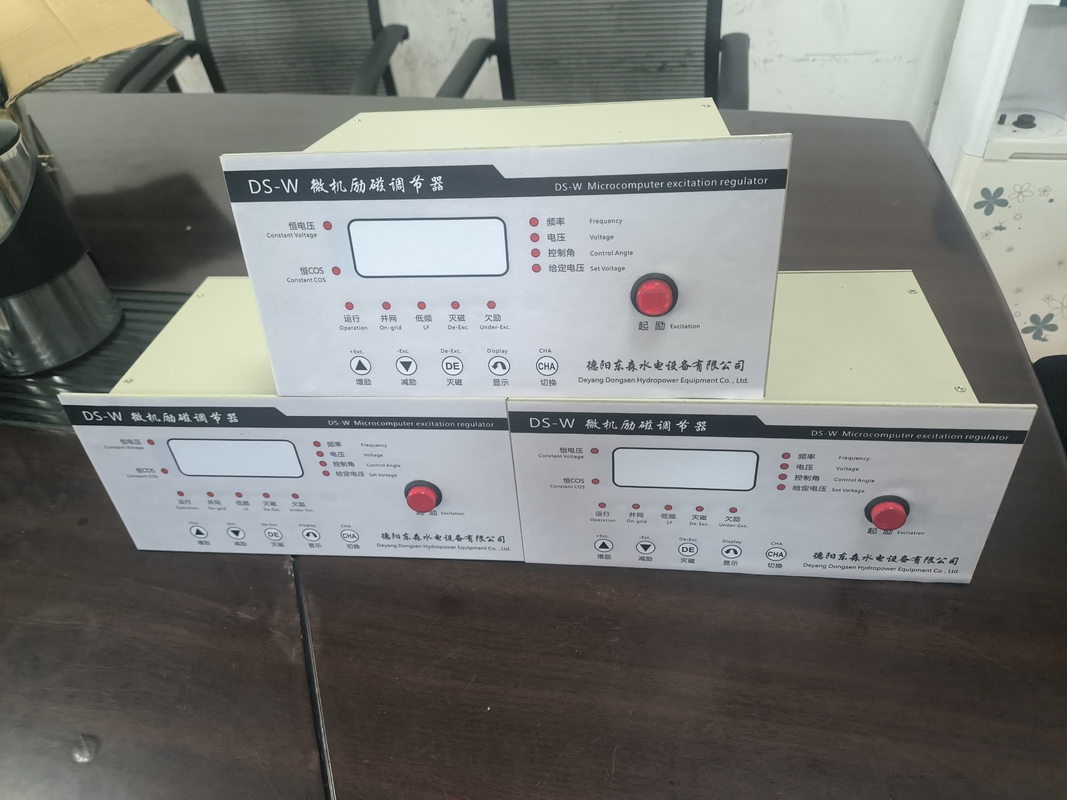

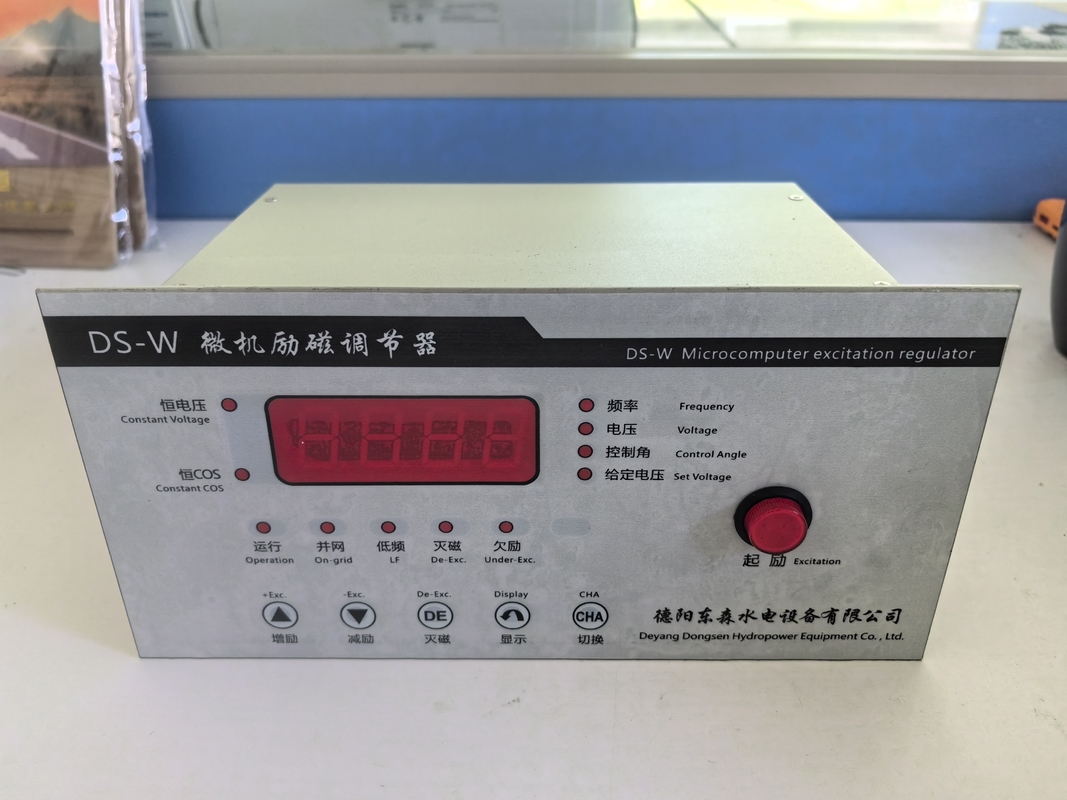

De excitatie-regulator van de waterstofgenerator - DS-W is ontworpen om het excitatie-systeem van de waterkrachtturbine te regelen en ervoor te zorgen dat de uitgangsspanning van de generator op een stabiel niveau is.Het product is geschikt voor alle soorten waterkrachtturbines die water als medium gebruiken om elektriciteit op te wekken..
De Hydrogenerator excitation regulator - DS-W is ideaal voor elektriciteitscentrales die een uitgangsspanning van 400 vereisen.Het is geschikt voor gebruik in zowel hoge als lage spanningssystemen.
De Hydrogenerator excitation regulator - DS-W wordt geleverd in verschillende verpakkingsopties, waaronder pallets, kartonnen en houten dozen.Dit product is perfect voor elektriciteitscentrales die betrouwbare reserveonderdelen nodig hebben om de continue werking van hun waterkrachtturbines te waarborgen.
Kortom, de Hydrogenerator excitation regulator - DS-W is een product van hoge kwaliteit dat is ontworpen om een stabiele uitgangsspanning te leveren aan waterkrachtturbines.Het is geschikt voor gebruik bij verschillende gelegenheden en scenario'sHet product wordt gemaakt in deyangcity, sichuan, china, en voldoet aan de standaardgrootte van de industrie.Het is veelzijdig en kan werken op 50HZ of 60HZ frequentiesDe Hydrogenerator Excitation Regulator - DS-W is een essentieel onderdeel dat in verschillende verpakkingsopties wordt verzonden, zodat het in uitstekende staat bij de centrale aankomt.
Ons Turbine Spare Parts product wordt geleverd met uitzonderlijke technische ondersteuning en diensten om ervoor te zorgen dat onze klanten de best mogelijke ervaring krijgen.Ons team van deskundigen is beschikbaar om u te helpen met eventuele vragen of problemen die u heeft met betrekking tot de installatieWe bieden u ook op maat gemaakte oplossingen om aan uw specifieke behoeften en vereisten te voldoen.
Bij Turbine Spare Parts streven we ernaar om kwaliteitsproducten en diensten te leveren die de verwachtingen van onze klanten overtreffen.
