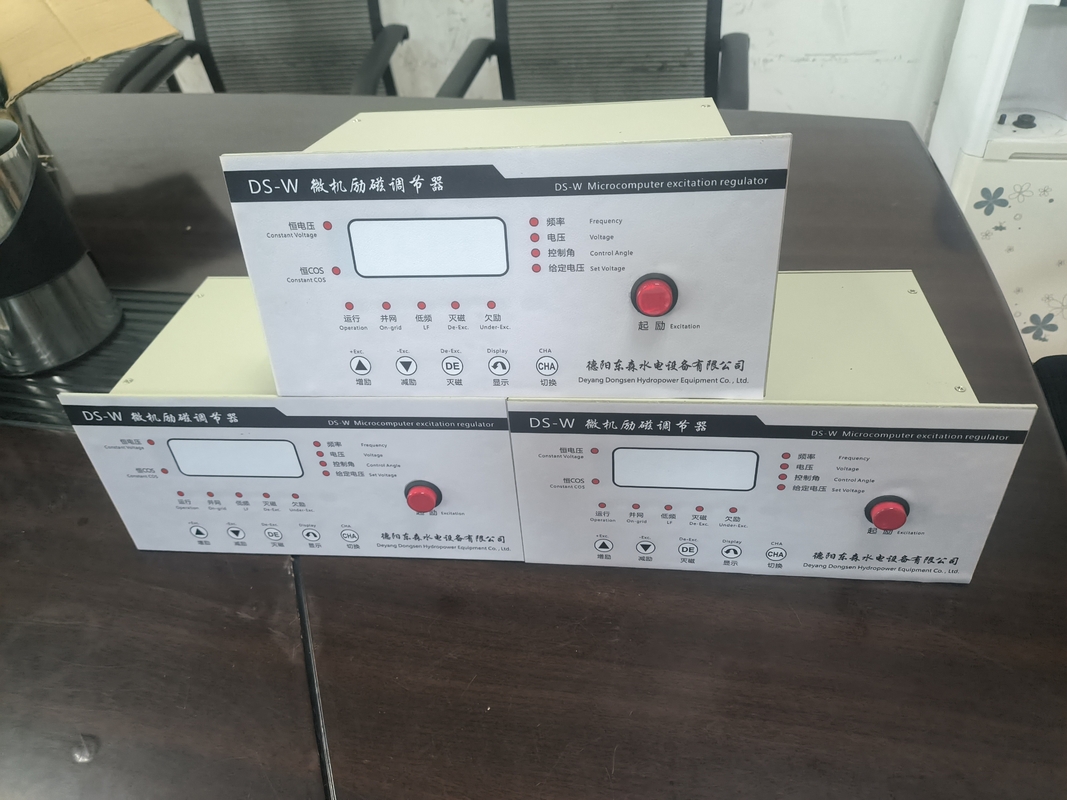

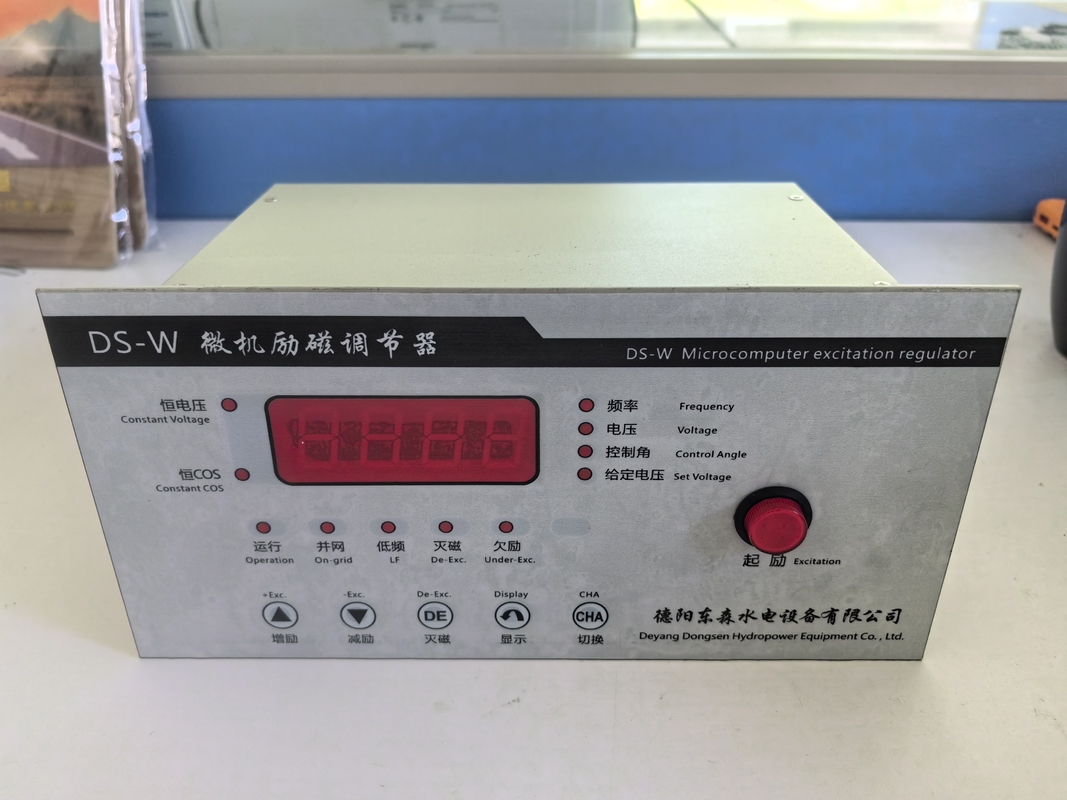

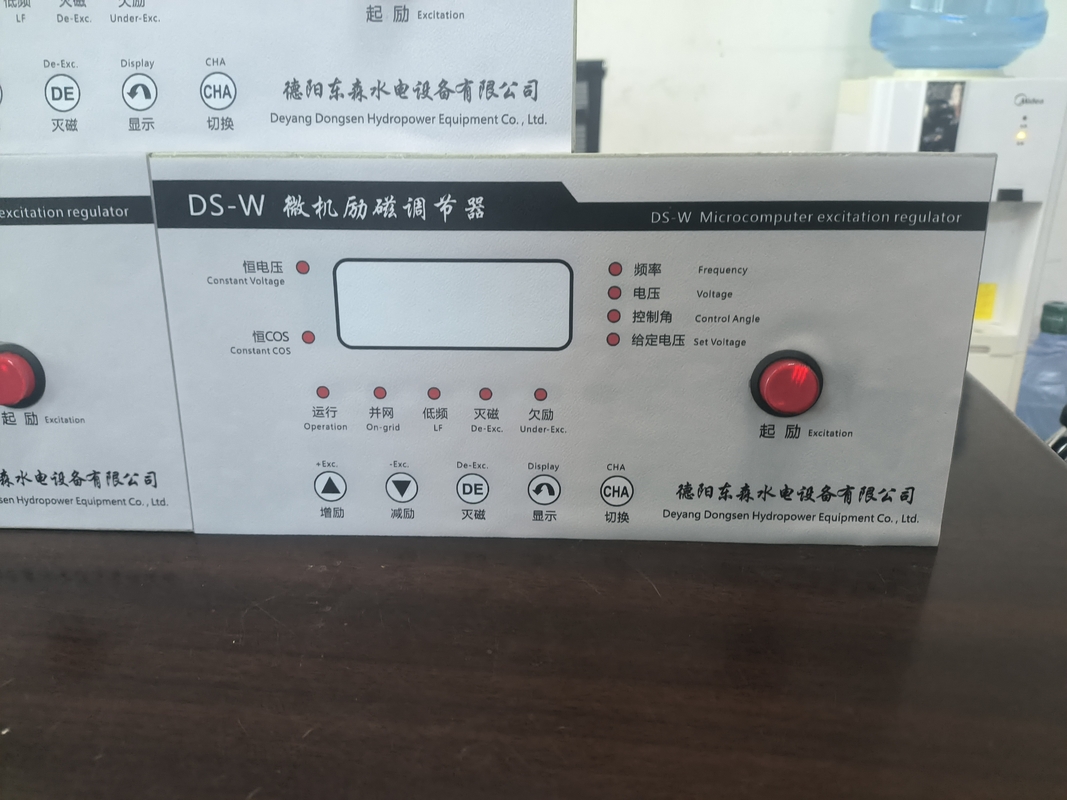

3 kg Turbine Spare Parts Excitation Regulator met roestvrij staal / aluminium materialen

Productbeschrijving:

5.6. Beschrijving van de werkwijze

1De standaardmodus voor het aansteken van de regulator is "constante spanning".

2. Wanneer de"instelling van de aanpassingsmodus"de parameter is ingesteld op HCOS of HCO2 (beide zijn in een constante vermogensafhankelijke modus: de HCOS-instelingssnelheid is snel, maar de stabiliteit is relatief slecht; de HCO2-instelingssnelheid is relatief traag,Maar de stabiliteit is goed.. De standaardinstelling van de fabriek is HCO2, de nieuwe versie van het programma annuleert de HCO2-modus, behoudt alleen de HCOS-modus, maar verbetert de stabiliteit),wanneer de generatorstroom groter is dan de ingestelde waarde(zie parameter "constante schakelstroom voor de vermogensfactor"), druk op de knop "Switch" om over te schakelen naar de "constante vermogensfactor"-instellingsmodus.en dan kan de gegeven waarde van de huidige vermogen factor worden gewijzigd volgens de "verhoging" of "verminderen" sleutel.

3. In de "constante vermogen factor" aanpassingsmodus, volgens de "verhoging" of "vermindering" toets om de gegeven vermogen factor waarde 5 minuten later te wijzigen, zal automatisch schrijven de"gegevens vermogen factor vooraf ingesteld"parameters en opslaan,de volgende aan het net aangesloten en huidige omstandigheden worden voldaan, schakelt automatisch over op de "constante vermogensaandeelhoudingsfactor"-instellingsmodus en loopt volgens de vorige keer opgeslagen gegeven vermogensaandeelhoudingsfactorwaarde.

4. Druk op de knop "Switch" om over te schakelen naar de "constante spanning" aanpassingsmodus.de aan het net aangesloten automatische snijconstante vermogensfactor wordt uitgeschakeld (de parameterwaarde van"gegevens vermogen factor vooraf ingesteld"zal worden uitgeschakeld).

Opmerking:In de regelstand "constante vermogensfactor", wanneer de generatorstroom lager is dan de ingestelde waarde(zie de parameter "constante schakelstroom met vermogensfactor"),het automatisch terugkeert naar de regelstand "constante spanning" om de goede werking van de generator te garanderen.het gaat automatisch in de "constante vermogen factor" aanpassingsmodus.

Als de automatische schakelaar van de aanpassingsmodus "constante vermogensfactor" is geopend na aansluiting op het net, dan knippert de "constante spanning" lamp met een interval van 0.5S voordat na aansluiting op het net in de aanpassingsmodus "constante vermogensfactor" wordt ingevoerd, en houd de vermogensaandeel op ongeveer 0,9 zonder handmatige ingreep.

5. Wanneer de"Instelling van aanpassingsmodus"Als de parameter is ingesteld op HALF (constante controlehoek), druk op de knop "Switch" wanneer niet aangesloten op het net zal schakelen tussen de "constante spanning" /" constante controle hoek "instelling modus.Na aansluiting op het net, schakelt het automatisch over op de instelmodus "constante controlehoek" en vergrendelt het.

Deze werkwijze wordt over het algemeen gebruikt voor velddebuggen, veldwindingdrogen en kortsluitingstests van de eenheid.

5.7, de generator overbelast

Wanneer de stroom groter is dan of gelijk is aan dede waarde van de instellingswaarde voor overbelastingbescherming (zie parameter "Instelling voor overbelastingbescherming""), indien de stroom de regelstand "constante spanning" is, schakelt de regelaar automatisch over op de regelstand "constante vermogensfactor" en wordt de vermogensfactor op 0 gehouden.99. indien de huidige "constante vermogen factor" regelingsmodus, en gegeven minder dan 0.99Bij het verlaten van de overbelasting wordt de oorspronkelijke vermogensfactor automatisch hersteld (in dit proces wordt de vermogensfactor van de vermogensfactor automatisch verhoogd).het licht "Constant COS" knippert met tussenpozen van 0.5S).Deze functie is niet geldig wanneer de "Instelling van de modus aanpassenDe parameter is ingesteld op "HALF".

6. Parameterinstelling

Druk en houd de knop "Display" continu gedurende 3 seconden, dan de digitale buis knippert en gaat de parameter instelling interface(in het algemeen kan het voldoen aan de operationele vereisten zonder parameters te wijzigen)

Druk op de knop "Verhoog" of "Verminder" om de waarde van de parameter te wijzigen, druk op de knop "Vertoon" om de huidige parameter op te slaan en voer de volgende parameterinstelling in wanneer de laatste parameter is bereikt,Druk op "Display" om de parameterinstelling te verlaten. Tijdens het parameterinstellingsproces wordt de huidige parameterwijzigingswaarde niet opgeslagen en wordt de instelling automatisch opgeheven als er binnen 8 seconden geen bewerking wordt uitgevoerd.

1.Lokaal adres: display "AXX", kan worden ingesteld tussen 0 en 99 (XX geeft de huidige waarde, dezelfde hieronder).

2.Baud-tarief: "b48" of "b96" worden weergegeven om aan te geven dat de baudrate 4800 of 9600 is.

3.Aanpassingsfactor:Toont "TXX", die kan worden ingesteld tussen 0 en 20. De standaardwaarde is 20. Nul verschil aanpassing wanneer ingesteld op 0.

4.PParameter:Display "PXX", kan worden ingesteld tussen 1-60, fabriek standaardwaarde 40.

5Ik.Parameter:Display "IXX", kan worden ingesteld tussen 1-2, fabriek standaard 1.

6.DParameter:Display "DXX", kan worden ingesteld tussen 1-60, fabriek standaard 24.

Opmerking: De aanpassingscoëfficiënt en de PID-parameters worden gebruikt om de reactiesnelheid en de reactieprestaties van de generator in realtime te regelen.De installatie in de fabriek is in staat geweest om te voldoen aan de behoeften van de meeste eenheidskenmerken, wijzigt u niet naar willekeur.

7. Kalibratie van de spanning van het elektriciteitsnet:Op dit moment wordt "E.XX" weergegeven, wat de huidige gemeten spanningswaarde van het elektriciteitsnet aangeeft.

8.Generatorstroomkalibratie:Op dit moment wordt "I.XX" weergegeven, wat de huidige gemeten C-fase-stroomwaarde aangeeft.

Kalibratiemethode:De spanningsstroom toont de procentuele waarde van de meetstroom (d.w.z. de werkelijke waarde/kwalificatie x 100).u kunt de toets "Verhoog" of "Verminder" gebruiken om te wijzigenBijvoorbeeld, de stroom is 80A en de nominale stroom is 200A, dan moet het scherm I040 weergeven (algoritme: 80/200×100=40), en de kalibratie van de netspanning is hetzelfde.Als de fout niet groot is, hoeft niet te worden gekalibreerd en heeft geen invloed op de werking (de"de huidige transformer ratio" moet worden ingesteld voordat de generatorde huidige kalibratie).

9. Gereserveerde parameter:het display "L.XX", de voor het systeem gereserveerde parameter, kan niet worden gewijzigd.

10.Instellingen voor het schakelen van modus aanpassen:Op dit moment wordt "HXXX" weergegeven, die kan worden ingeschakeld tussen HCOS, HCO2 en HALF. De standaardwaarde van de fabriek is "HCO2" (de nieuwe versie van het programma heeft HCO2 geannuleerd,en de standaardwaarde is HCOS).

11. Vooraf ingestelde voor de gegeven vermogen factor:Op dit moment wordt "YXXX" weergegeven, die kan worden ingesteld tussen 0,20-0.99Als de waarde gelijk is aan 0.99, druk vervolgens op de knop "verbetering" om deze parameter uit te schakelen als "OFF".

12- Opwinding gegeven spanningsinstelling:op dit moment wordt "UXXX" weergegeven, dat kan worden ingesteld tussen 50 en 100, en wordt de initiële spanningswaarde na opwinding ingesteld (de ingestelde waarde is minder dan 80, de tracking van de netspanning is ongeldig).De fabriek standaard is 90.

13- compensatie van de fase-meting:"rXX" wordt op dit moment weergegeven, die kan worden ingesteld tussen -50 en +50 om de meetwaarde van de vermogensaandeling te corrigeren (huidige meetwaarde - compensatiewaarde).

14Sync Hoek compensatie:Op dit moment, "n0XX" wordt weergegeven, die kan worden ingesteld tussen 0 en 60 graden om sync te wijzigen Hoek lag, en de fabriek standaard is 0(deze parameter wordt gebruikt voor het testen door de fabrikant).

Constante schakelstroom voor de vermogensfactor:op dit moment wordt "OXX" weergegeven, dat kan worden ingesteld tussen 6 en 50, om aan te geven hoeveel stroom handmatig of automatisch kan worden overgeschakeld op de "constante vermogensfactor"-instellingsmodus.De fabriek standaard is 10.

16Geïsoleerde netwerkmodus:Op dit moment wordt "GXX" weergegeven en de fabrieksinstelling is 0, wat aangeeft dat deze is uitgeschakeld.Selecteer "1" wanneer de automatische schakelfunctie voor de constante vermogensaandeling uitgeschakeld isBij het selecteren van "2" is zowel automatische schakeling van de constante vermogensaandeling als handmatige schakeling verboden en wordt onderopwinding niet beoordeeld.de lone-netwerkmodus kan worden geselecteerd.

17. stroomverhouding van de transformator: Op dit moment wordt "b. XX" weergegeven en de standaardwaarde van de fabriek is 80. De waarde is (nominale stroom van generator/nominale stroom van de primaire zijde van stroomtransformer) ×100.Als de nominale stroom van de generator 400 A is, selecteert u een transformator met een stroom van 500A/5A en wordt deze parameter ingesteld op 400/500 x 100=80.

18Instelling van de overbelastingbescherming:"JXXX" wordt op dit moment weergegeven, en de fabrieksinstelling is 120. Het kan worden ingesteld tussen 60 en 130 (corresponderend aan 60% tot 130% nominale stroom).

19Hoogfrequente magnetische uitschakeling:Op dit moment wordt "FXXX" weergegeven, die kan worden ingesteld tussen 52HZ-100HZ. Wanneer de generatorfrequentie groter is dan de ingestelde waarde, wordt de magnetische automatisch uitgeschakeld.De fabriek standaard is 100HZ(de frequentiebereik van de regelgever is 16HZ-99HZ, set 100, werkt eigenlijk niet).

Kenmerken:

• Productnaam: Turbineonderdelen
• Gewicht: 3 kg
• Verpakking: pallet, karton, houten kast
• Installatie: Makkelijk
• Compatibiliteit: universeel
• Type: Excitatieregulator

Dit Turbine Spare Parts product heeft een eenvoudig te installeren Hydrogenerator excitatie regulator die compatibel is met een verscheidenheid aan systemen.het kan worden verpakt en verzonden in een pallet, karton of houten behuizing voor uw gemak.

Technische parameters:

Toepassingen:

De Hydrogenerator excitation regulator - DS-W is ontworpen om te werken met turbines met een frequentie van 50 Hz of 60 Hz.Dit maakt het veelzijdig en geschikt voor gebruik in een breed scala aan energieopwekkingsscenario's.

Een van de belangrijkste toepassingen van dit product is het onderhoud en de reparatie van waterkrachtturbines.De Hydrogenerator excitation regulator - DS-W is een essentieel onderdeel van deze turbines en wordt gebruikt om de excitatie van de generator te regelenDit zorgt ervoor dat de turbine efficiënt en effectief functioneert, waardoor de energieopwekking maximaal wordt gecreëerd en de stilstand minimaal wordt.

Een andere belangrijke toepassing van de DS-W is de installatie van nieuwe turbines.het is van essentieel belang om onderdelen en onderdelen van hoge kwaliteit te hebben om ervoor te zorgen dat de turbine correct functioneertDe regelaar van de opwinding van de waterstofgenerator - DS-W - is een essentieel onderdeel van de turbine en zorgt er vanaf de installatie voor dat deze efficiënt en effectief functioneert.

De Hydrogenerator excitation regulator - DS-W is geschikt voor gebruik in een breed scala aan scenario's en toepassingen.Het is met name nuttig in scenario's voor elektriciteitsopwekking waar een betrouwbare en efficiënte werking essentieel isDit product is lichtgewicht en weegt slechts 3 kg, waardoor het gemakkelijk te vervoeren en te installeren is.

De Hydrogenerator Excitation Regulator - DS-W is ontworpen om te werken met verschillende apparatuur en machines.het garanderen van een gemakkelijke integratie in bestaande elektriciteitsopwekkingssystemen.

Kortom, de Hydrogenerator excitation regulator - DS-W is een kwalitatief hoogwaardig, betrouwbaar en veelzijdig onderdeel dat is ontworpen voor gebruik in waterkrachtturbines.De toepassingen omvatten onderhoud en reparatie van bestaande turbinesDit product is lichtgewicht en compatibel met een breed scala aan apparatuur en machines, waardoor het transport en de installatie gemakkelijk zijn.

Aanpassing:

Ondersteuning en diensten:

Onze turbineonderdelen zijn ontworpen en vervaardigd om aan de hoogste industriestandaarden te voldoen en optimale prestaties en levensduur te garanderen.Wij bieden een reeks technische ondersteuning en diensten om onze klanten te helpen het meeste uit hun turbine reserveonderdelen:

• Installatiebegeleiding en ondersteuning
• Technische bijstand op afstand
• Reparatie- en onderhoudsdiensten ter plaatse
• Opleidings- en opleidingsprogramma's voor exploitanten en onderhoudspersoneel
• Op maat gemaakte reserveonderdelen voor specifieke behoeften

Ons team van ervaren technici en ingenieurs is toegewijd aan het bieden van tijdige en effectieve oplossingen voor eventuele problemen of zorgen van onze klanten.Neem contact met ons op voor meer informatie over onze technische ondersteuning en diensten.
