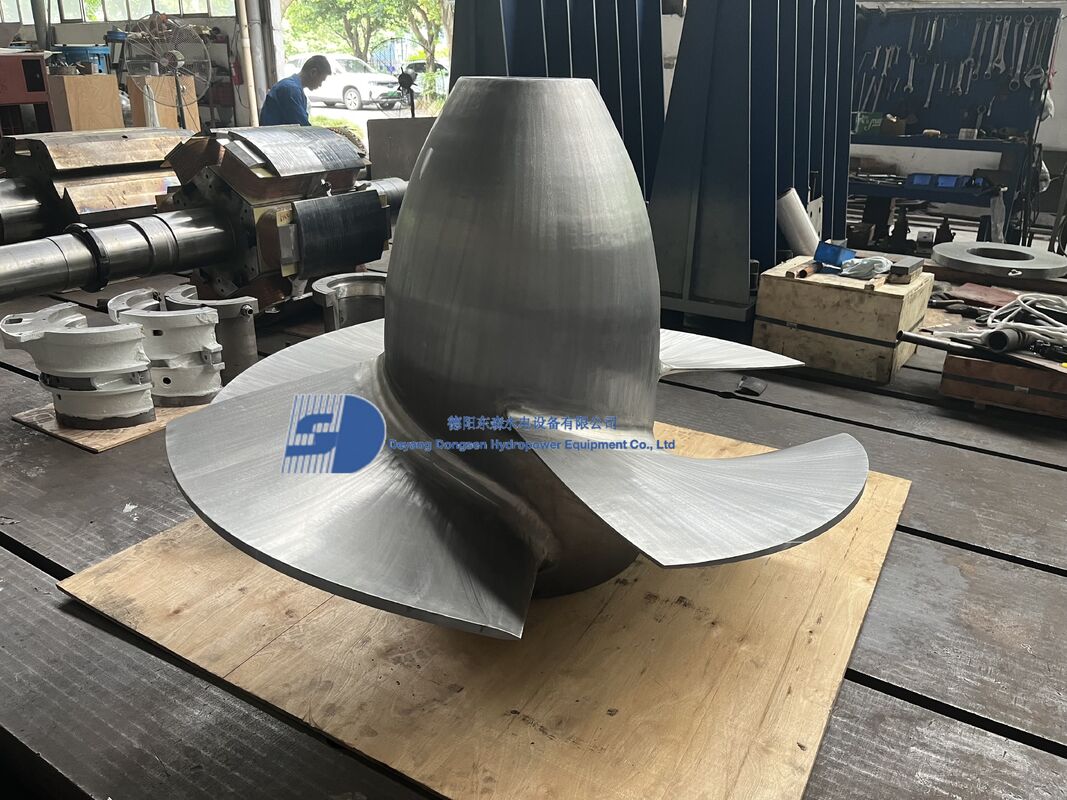

CFD Geoptimaliseerde Kaplan Vaste Blade Runner Roestvrij staal ZG0Cr13Ni4Mo 0,5-3m Diameter voor Hydro-installatie met kleine stroom

CFD Geoptimaliseerde Vaste Blad Kaplan Turbine — Kleine Stroom Micro Waterkracht Oplossing

De CFD Geoptimaliseerde Vaste Blad Kaplan Turbine is specifiek ontworpen voor micro waterkrachtcentrales met kleine stroming en lage opvoerhoogte (100 kW – 1.000 kW). In tegenstelling tot standaard turbines met vaste spoed, die uitsluitend zijn ontworpen voor bedrijf op het ontwerppunt, maakt deze turbine gebruik van geavanceerde Computational Fluid Dynamics (CFD) simulatie om het efficiënte werkingsbereik uit te breiden naar lagere stromingsomstandigheden, waardoor de jaarlijkse energieopwekking wordt gemaximaliseerd tijdens droge seizoenen wanneer de waterbeschikbaarheid beperkt is.

Vervaardigd door DSSD (Deyang Dongsen Hydropower Equipment Co., Ltd.), wordt elke turbine op maat ontworpen om te passen bij het specifieke hydraulische profiel van uw locatie. Bladgeometrie, aantal bladen en bladwikkelhoek worden allemaal geoptimaliseerd via iteratieve CFD-analyse om superieure prestaties buiten het ontwerppunt te leveren zonder de piek efficiëntie bij nominale omstandigheden op te offeren.

Waarom CFD Maatwerk Belangrijk is voor Kleine Waterkracht

Voor Kaplan turbines met een kleine capaciteit (onder 1.000 kW) bereikt een standaard kant-en-klare vaste blad turbine doorgaans alleen hoge efficiëntie bij het ontwerppunt. Wanneer de werkelijke stroming afwijkt — met name tijdens droge seizoenen — komt de invalshoek van de stroming niet overeen met de voorrand van het blad, wat leidingsverliezen, vortexvorming en scherpe efficiëntiedalingen veroorzaakt.

Onze CFD maatwerk aanpak pakt dit aan door:

• Heroptimaliseren van Bladinstelhoek — Met behulp van CFD numerieke simulatie, gekalibreerd op de meerjarige gemiddelde stroming van uw centrale en gebruikelijke omstandigheden met lage stroming, worden de bladuitgangshoek en het torsieprofiel geoptimaliseerd voor superieure invalshoekomstandigheden bij deellast.
• Aanpassen van Bladaantal en Wikkelhoek — Voor kleine stroming, hogere opvoerhoogte operaties, wordt het aantal bladen verminderd en de wikkelhoek aangepast om de interne stromingskanaalkenmerken te verbeteren, waardoor stromingsscheiding en terugstroming bij lage afvoer worden voorkomen.
• Verschuiven van de Hoge Efficiëntie Zone — In plaats van de efficiëntie op het ontwerppunt op te offeren, wordt de efficiëntiecurve verschoven naar het lagere stromingsbereik, zodat uw meest voorkomende bedrijfsomstandigheden binnen de hoge efficiëntieband vallen. De efficiëntie op het ontwerppunt blijft binnen 0,5% van de standaard.

Belangrijkste Kenmerken

• CFD-Geoptimaliseerd Bladprofiel — Aangepaste bladgeometrie afgeleid van iteratieve CFD-simulatie die overeenkomt met uw specifieke opvoerhoogte, stroming en rotatiesnelheid parameters voor maximale real-world efficiëntie.
• Verlengde Opwekking in Droge Seizoen — Geoptimaliseerde prestaties bij lage stroming maken voortdurende energieopwekking mogelijk tijdens perioden met marginale stroming die een standaard turbine zouden stilzetten, wat tientallen tot honderden uren extra jaarlijkse opwekkingstijd oplevert.
• Verhoogde Jaarlijkse Omzet — Elke 1% efficiëntiewinst in het droge seizoen vertaalt zich direct in extra elektriciteitsverkopen. Op maat gemaakt ontwerp betaalt zich doorgaans binnen maanden tot een jaar terug door incrementele opwekkingsinkomsten.
• Eenvoudige, Betrouwbare Constructie — Vaste bladontwerp elimineert bladhoekverstelmechanismen (servomotoren, oliecilinders, koppelingen), waardoor het aantal componenten, storingspunten en onderhoudscomplexiteit wordt verminderd in vergelijking met verstelbare Kaplan turbines.
• Lagere Investeringskosten — 20-30% lagere productiekosten dan vergelijkbare turbines met verstelbare bladen, waardoor het de economische keuze is voor micro- en kleine waterkrachtprojecten met budgetbeperkingen.
• Premium Roestvrij Staal — Gegoten uit ZG0Cr13Ni4Mo roestvrij staal met uitstekende cavitatiebestendigheid en corrosiebescherming voor langdurige betrouwbaarheid in zoetwater waterkrachtomgevingen.
• Precisie CNC Bewerking — Alle blad oppervlakken en naafverbindingen bewerkt tot nauwe toleranties, wat zorgt voor optimale hydraulische profielgetrouwheid van CFD-ontwerp tot eindproduct.
• 30-50 Jaar Levensduur — Robuust integraal gietontwerp en premium materialen zorgen voor tientallen jaren onderhoudsarme werking.

Technische Parameters

Toepassingsscenario's

• Kleine 'run-of-river' centrales met lage opvoerhoogte (3–20m) en beperkte stroming in het droge seizoen
• Micro waterkrachtprojecten (100–1.000 kW) waar verstelbare Kaplan turbines kostbaar zijn
• Irregatiekanaal vervalstructuren met seizoensgebonden stromingsvariatie
• Rehabilitatie en capaciteitsupgrades van centrales waar bestaande turbines vervangen moeten worden door verbeterde efficiëntie
• Elektrificatie van afgelegen gemeenschappen die eenvoudige, onderhoudsarme turbinecomponenten vereisen

Economische Waarde van CFD Maatwerk

Waarom Vaste Bladen voor Kleine Kaplan Units?

Voor eenheden met een capaciteit onder 1.000 kW is een vaste blad Kaplan turbine de aanbevolen configuratie. De eenvoudige, robuuste constructie elimineert complexe hydraulische bladverstelsystemen, wat de productiekosten (20–30% besparing), installatiecomplexiteit en onderhoudseisen op lange termijn aanzienlijk vermindert. In combinatie met CFD-maatwerk om te optimaliseren voor uw specifieke stromingskenmerken van de locatie, levert de vaste blad turbine uitstekende jaarlijkse prestaties die de efficiëntie van verstelbare bladen benaderen voor een fractie van de investering.

Over DSSD

Deyang Dongsen Hydropower Equipment Co., Ltd. (DSSD) is een professioneel uitgebreid ingenieursbedrijf gespecialiseerd in het ontwerp, de productie, installatie en het onderhoud van waterkrachtapparatuur. Gevestigd in Deyang, een van China's drie belangrijkste productiebases voor zware industrie, heeft DSSD turbinecomponenten geleverd aan meer dan 500 waterkrachtcentrales wereldwijd. Ons interne CFD-ingenieursteam biedt op maat gemaakte turbine optimalisatie voor projecten van elke omvang.

Neem vandaag nog contact met ons op met uw locatieparameters (ontwerpopvoerhoogte, stromingsduurcurve, unitcapaciteit en rotatiesnelheid) voor een op maat gemaakt CFD-optimalisatievoorstel en offerte.
